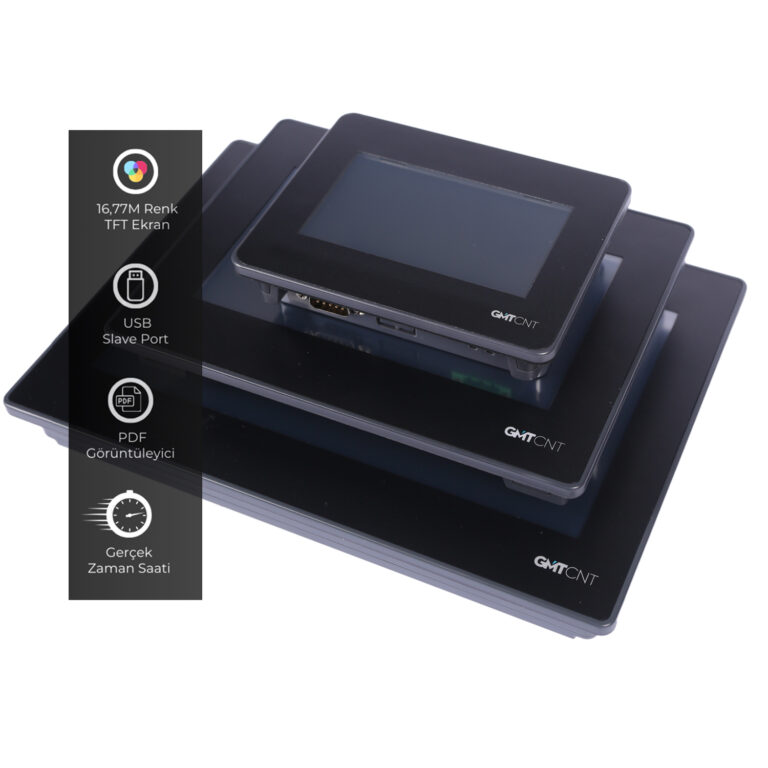

GMTCNT Operatör panellerine ait bazı özellikler;
• 16,77 M Renk
• TFT Ekran
• ARM Cortex-A7 Dual Core 1 GHz İşlemci
• 256 MB Flash Hafıza +128 MB Hafıza
• RTC (Gerçek Zaman Saati)
• USB Slave portu
• USB Host portu
• RS232 ve RS232/RS485 portları
• Ethernet’li modellerde VNC desteği ile Tablet,
Akıllı Telefon ve PC üzerinden uzaktan izleme ve kontrol
• Ön panel IP65 koruma
• GMTCNT protokolü HMI’lar arası haberleşme
özelliği ile bir PLC’ye birden çok HMI’ın ulaşabilmesi
• USB Host portuna klavye, mouse, flash disk vb. takabilme.
• USB Host portuna takılan flash disk ile veri, alarm, trend kaydetme
ve tarihsel sorgu yapabilme
• C dili ile makro oluşturabilme
• Güvenlik seviyeleri ve kullanıcı tanımlamaları eklenmesi
• Ethernetli modellerde FTP üzerinden HMI içine ve harici bağlı olan
USB flash diske ulaşabilme

1.Kurulum Hakkında Notlar
1.1 Çevre Şartları
Çalışma ortamı sıcaklığı: 32 ° F ile 122 ° F (0 ~ 50 ° C)
NEMA koruması: GHS-070 / GHS-070E HMI'nın ön paneli NEMA1 korumasına uygundur.
Cihazın montajı yapılırken, AC güç kablolarının, PLC çıkış modüllerinin, kontaktörlerin,
rölelerin ve buna benzer diğer elektriksel ürünlerin cihazın arka bölgesinden uzakta
montajlanmasına özen gösterilmelidir.
Aşağıdaki belirtilen koşullarda HMI kullanmayınız;
 Doğrudan güneş ışığının alındığı,
 Hızlı sıcaklık değişiminin veya yüksek nemin olduğu,
 Patlama, parlama tehlikesi bulunan,
 Yanıcı gazların bulunduğu,
 Tozlu ve buharlı ortamlar,
 Sarsıntılı ve titreşimli ortamlarda kullanmayınız.
Aşağıdaki alanlarda kullanılırken koruyucu kullanınız;
 Statik Elektrik oluşabilecek ortamlarda, proseslerde,
 Güçlü Elektromanyetik alanlı yerlerde,
 Radrasyona maruz kalabilecek yerlerde,
 Güç kaynağına yakın bulunulan bölgelerde.
1.2 Güç Gereksinimleri
 Giriş Gerilimi: DC 10.8V ~ DC 28V
 HMI ile kesintisiz güç kaynağı, konvertorler gibi cihazlar arasında gerekli olan
montaj mesafelerine dikkat edilmelidir. Ekranlı kablo kullanıldığına ve gerekli
topraklamanın yapıldığına emin olunmalıdır.
 DC kaynaklar AC güç kaynağından izole edilmelidir.
 HMI cihazında elektronik olarak cihazın zarar görmesini engelleyici sigorta vb.
bulunmaktadır. Ancak bu durum içerideki elektronik kompanentlerin zarar
görmeyeceğini garanti edilmemektedir.
2.Montaj Açıklamaları
2.1 Ölçüler (mm)
2.2 Montaj Talimatları
Cihazı yuva kesiti içerisine yerleştiriniz. Kutunun etrafındaki 4 adet tutturma aparatını
kaydırın. Vidaları eşit bir şekilde, operatör panelin içine sağlam bir şekilde tutturulduğunda
emin oluncaya kadar sıkınız.
2.3 Güç Bağlantıları
-Gücü bağlamadan önce lütfen tüm yerel ve ulusal elektrik standartlarının
karşılandığından emin olunuz. Güç kabloları için lütfen güvenlik özelliklerine uygun
dielektrik dayanım değerleri uygun kablo seçimi yapınız.
-Öncelikle ürünün arka tarafındaki güç terminalini bulunuz ve klemens vidasını saat
yönünün tersine göre gevşetin, ardından güç kablolarını takıp vidayı sıkınız.
-Pozitif DC hattını '+24VDC' terminaline, DC toprağını 'GND' terminaline ve toprak hattını
'FG' terminaline bağlayın
